Kích thước tiêu chuẩn cầu nâng ô tô 1-2-4 trụ để thi công móng cầu nâng

Việc lựa chọn kích thước cầu nâng phù hợp với không gian và diện tích lắp đặt là rất quan trọng trong quá trình sử dụng cầu nâng. Để đảm bảo việc đào hố móng và lắp đặt được chính xác và tiện lợi hơn, việc tìm hiểu kích thước chuẩn của cầu nâng là điều cần thiết. Thông tin về kích thước chuẩn của cầu nâng sẽ giúp cho bạn chuẩn bị tốt nhất cho việc lắp đặt. Nếu bạn không chắc chắn về kích thước phù hợp với không gian của bạn, hãy tham khảo các thông tin chi tiết trong bài viết dưới đây để có thể lựa chọn được kích thước phù hợp nhất cho việc sử dụng cầu nâng.

Kích thước cầu nâng 1 trụ

Thông số kỹ thuật của cầu nâng 1 trụ Ấn Độ như sau:

• Chiều dài của ty nâng: 2.2 mét (bao gồm lõi ty nâng và vỏ bọc ty nâng).
• Đường kính ty ngoài: 325 mm
• Đường kính ty trong: 270 mm
• Chiều cao nâng: 1500 mm
• Chiều dài ty nâng: 2.1 mét ( bao gồm lõi và vỏ bọc bên ngoài của ty ).
• Đường kính bên ngoài của ty là 325 mm.
• Đường kính bên trong của ty là 270 mm.
• Chiều cao nâng là 1500 mm.

Cầu nâng ô tô 1 trụ Việt Nam

Cầu nâng này rất phù hợp cho việc nâng xe lên để tiến hành các công việc bảo dưỡng hoặc sửa chữa. Bạn cần lưu ý chọn kích thước cầu nâng phù hợp với không gian và diện tích lắp đặt để đảm bảo việc lắp đặt và sử dụng thuận tiện và an toàn.

Kích thước bàn nâng

• Bàn nâng nổi của cầu nâng 1 trụ có chiều dài là 4,4 mét và cộng thêm đường dẫn ở đầu và cuối mỗi bên là 0,3 mét, tổng chiều dài của bàn nâng là 5 mét.
• Bàn nâng âm có kích thước chiều dài 4,4 mét và không có đường dẫn ở đầu và cuối.

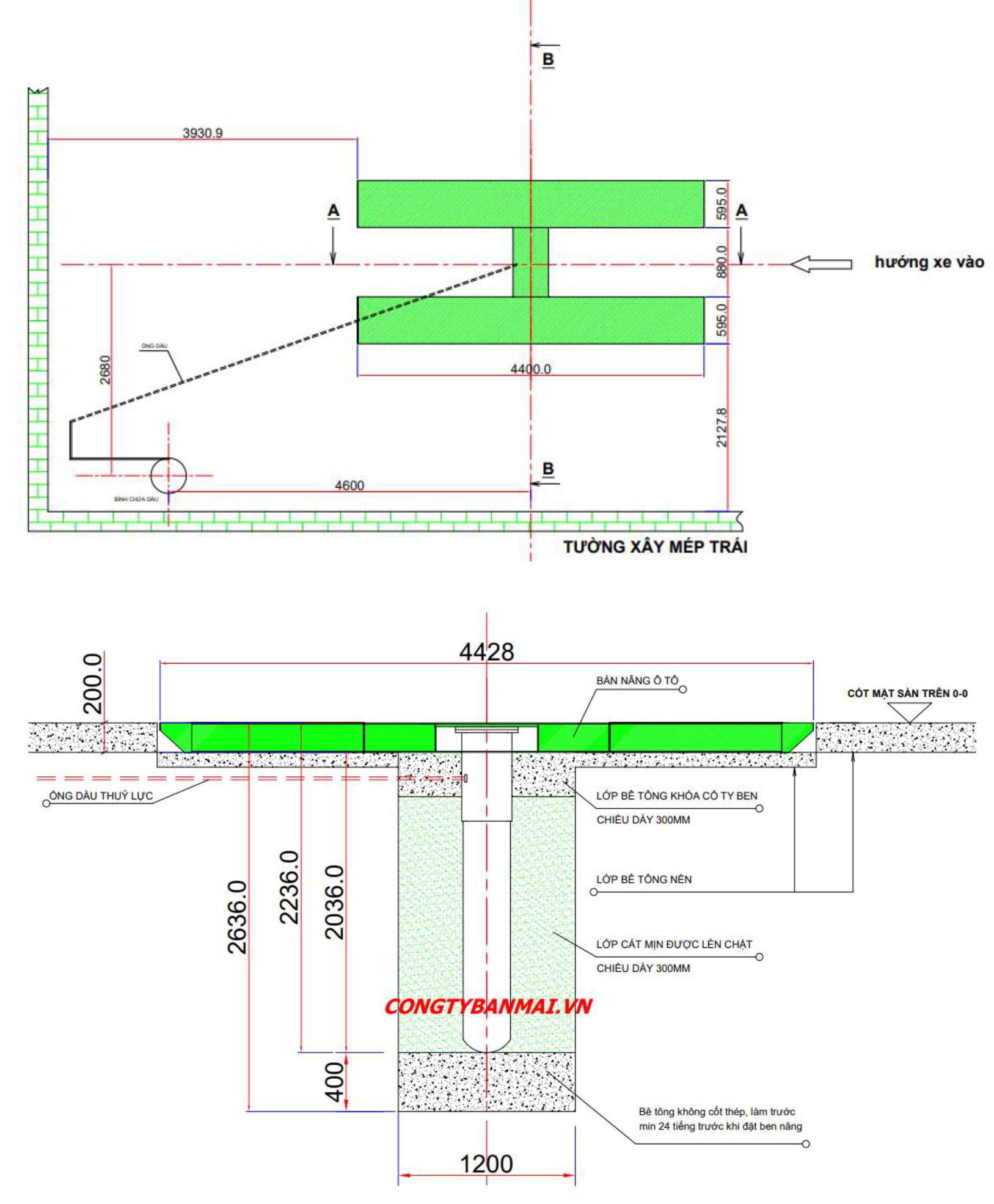

 Diện tích miệng móng

Miệng hố móng của cầu nâng 1 trụ cần có diện tích tối thiểu là 1m², có thể tăng kích thước nhưng không nên quá lớn để tránh gây khó khăn trong quá trình lắp đặt.

Đối với các cơ sở có diện tích hẹp, để tận dụng không gian kinh doanh khác, có thể tăng thêm khoảng 2m từ tim hố móng vào tường. Kích thước này đủ để mở cửa xe và cho phép thợ vệ sinh xe dễ dàng di chuyển.

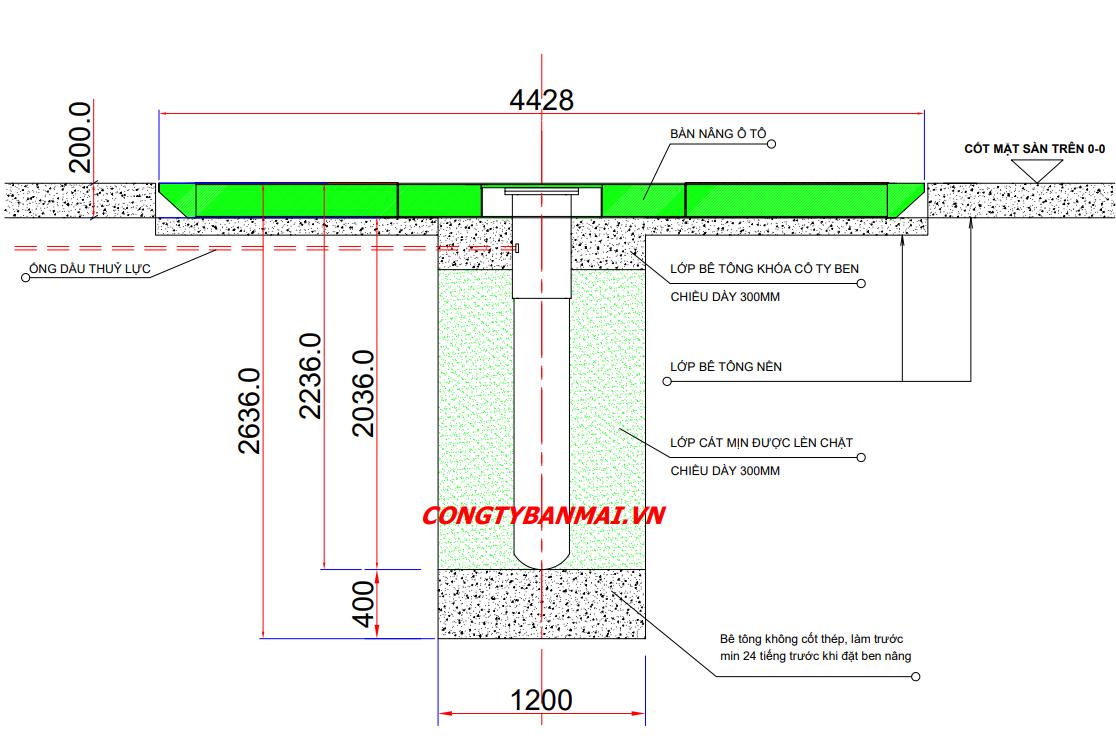

 Chiều sâu của móng

Để đảm bảo an toàn cho việc lắp đặt cầu nâng 1 trụ, kích thước chiều dài của cầu nâng 1 trụ Việt Nam là 2,1m, còn cầu nâng 1 trụ Ấn Độ là 2,2m. Vì vậy, khi đào hố móng cần đào sâu khoảng 2,4-2,5m và đổ thêm một lớp bê tông cốt thép bên dưới khoảng 0,2-0,3m để gia cố. Điều này giúp cầu nâng 1 trụ có độ bền và ổn định tốt hơn trong quá trình sử dụng.

Chiều cao mái che cầu nâng

Để đảm bảo an toàn khi nâng cầu lên, mái che nhà xưởng cần có chiều cao từ 4m trở lên. Khi tính toán, cần lưu ý đến chiều cao của ty nâng là 1.5m và chiều cao của xe ô tô là 2.3 – 2.5m. Theo yêu cầu này, rửa được hầu hết các loại xe với tải trọng phù hợp.

Kích thước cầu nâng 2 trụ

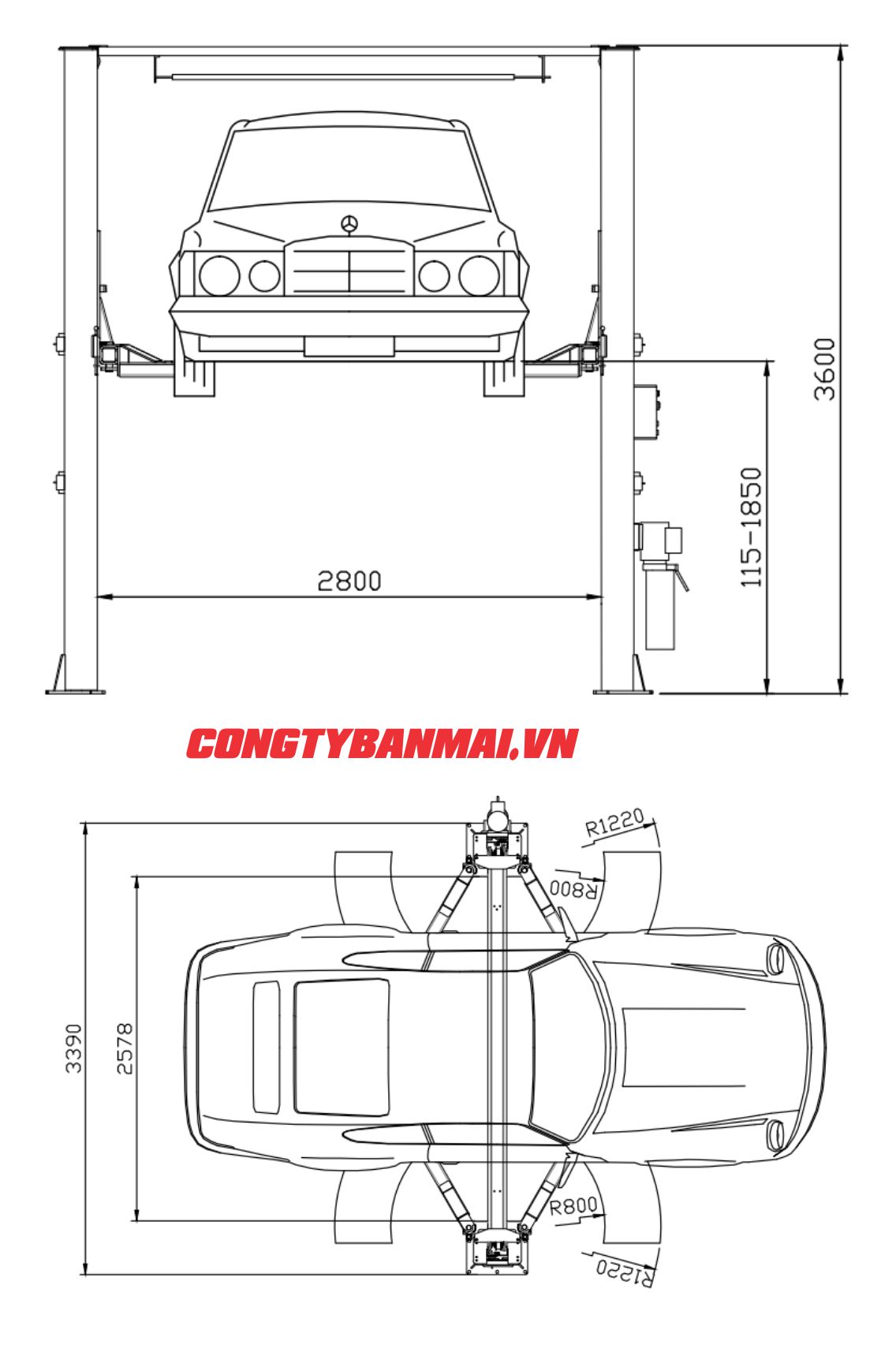

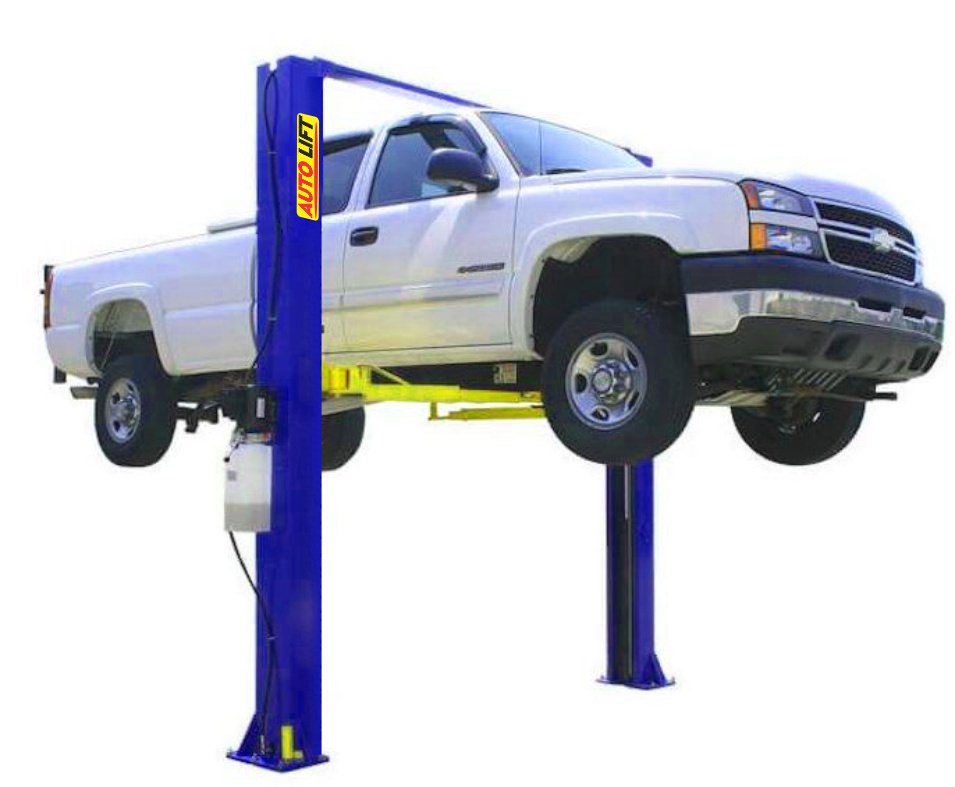

Cầu nâng 2 trụ giằng trên

Cầu nâng 2 trụ kiểu cổng đã được các chuyên gia đánh giá là an toàn, chắc chắn và bền bỉ. Trong quá trình sử dụng và vận hành, cầu không bị rung lắc, chao đảo. Tuy nhiên, sản phẩm này chỉ có thể lắp đặt ở các nhà xưởng có mái che chiều cao từ 4m trở lên.

• Kích thước chiều cao cầu nâng 2 trụ: 372,2cm
• Kích thước chiều rộng tổng thể: 339cm
• Kích thước chiều rộng lòng trong: 283cm
• Sải tay ngắn từ 62,4cm tới 106,7cm; sải tay dài có kích thước từ 78,4cm đến 137,4cm.
• Chiều cao tối thiểu của cầu khi nâng - hạ là 10cm.
• Chiều cao của pad đỡ cho chiếc cầu hai trụ này từ 10cm đến 18cm.

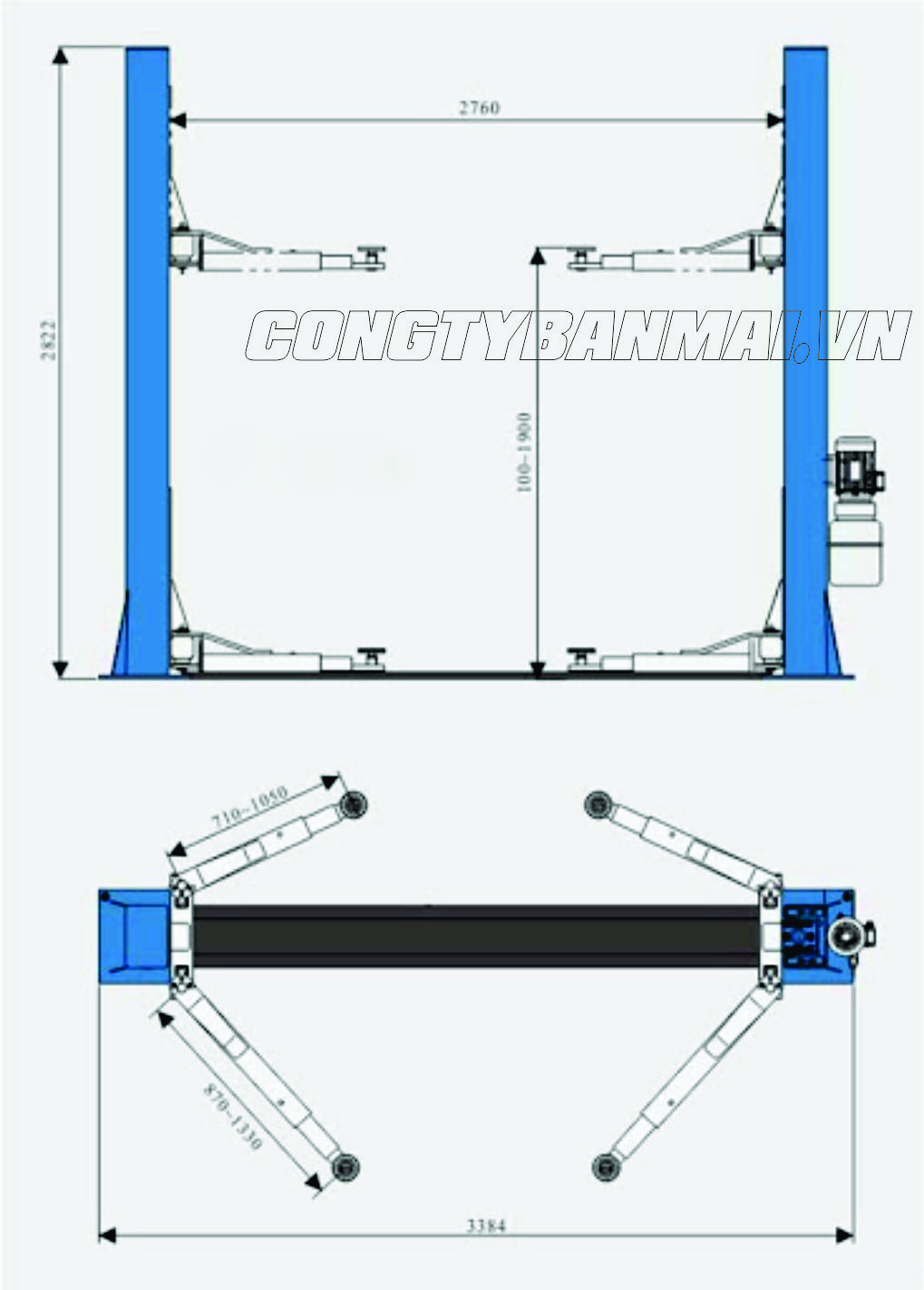

Cầu nâng 2 trụ giằng dưới

Để phù hợp với nhà xưởng có mái che thấp và không bị giới hạn chiều cao nâng, cầu nâng ô tô 2 trụ không cổng là lựa chọn tốt cho những gara mới mở hoặc gara công suất thấp. Sản phẩm này có giá thành khá rẻ và có các thông số kỹ thuật như sau:

• Kích thước chiều cao: 282,2cm
• Kích thước chiều rộng lòng trong: 280cm
• Sải tay ngắn: từ 72cm đến 110cm
• Sải tay dài: từ 77cm đến 124cm
• Chiều cao pad đỡ: từ 10cm đến 18cm.

Để lắp đặt cầu nâng 2 trụ phù hợp nhất, trước tiên ta cần đo đạc và tính toán các thông số. Dựa vào kích thước của cầu nâng 2 trụ, ta tính toán được việc lắp đặt như sau:

• Khoảng cách giữa hai hố móng cầu nâng là 2870 mm ( tính từ tâm cầu nâng ).
• Cần đặt mép ngoài của trụ cầu cách tường tối thiểu là 1000mm để đảm bảo đủ không gian cho ô tô vào vị trí cầu.
• Hố móng cầu có kích thước ( DxRxC ) là 1m x 1m x 1m.
• Chiều cao của mái trần tối thiểu là 4 met

Kích thước cầu nâng 4 trụ

Cầu nâng ô tô 4 trụ có thể nâng được nhiều loại xe ô tô khác nhau, từ xe hơi, SUV, xe bán tải đến các loại xe tải nhẹ. Với thiết kế 4 trụ đứng cố định trên sàn, cầu nâng 4 trụ mang lại độ ổn định cao và khả năng nâng vượt trội. Tuy nhiên, vì kích thước lớn và cần nhiều không gian để lắp đặt, cầu nâng ô tô 4 trụ thường được sử dụng ở các xưởng sửa chữa ô tô chuyên nghiệp hoặc các nhà máy sản xuất ô tô.

Các model của cầu nâng ô tô 4 trụ có thể khác nhau về kích thước, tải trọng, chiều cao nâng, chiều rộng giữa hai trụ nâng và độ dài giữa hai trụ nâng. Để chọn mua được cầu nâng 4 trụ phù hợp nhất, người dùng cần tính toán và đo đạc kỹ lưỡng các thông số của xe cần nâng và không gian lắp đặt trước khi quyết định chọn sản phẩm phù hợp.

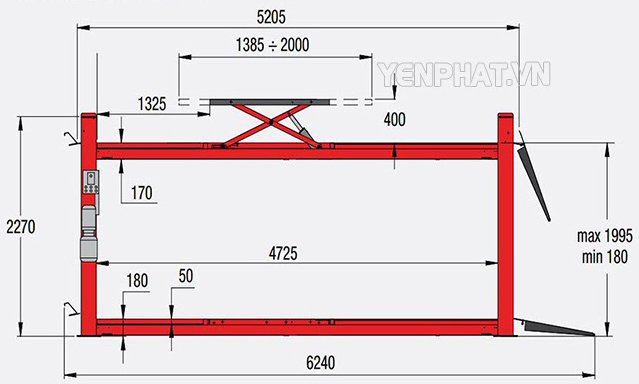

 Các thông số kỹ thuật của cầu nâng 4 trụ bàn nâng bụng bao gồm:

• Chiều dài bàn nâng: 5205mm
• Tổng chiều dài cả phần cầu dẫn: 6240mm
• Chiều rộng bàn nâng: 665mm
• Chiều rộng giữa 2 cột: 2950mm
• Chiều dài tấm đỡ sau 1950mm
• Khoảng cách từ tấm đỡ sau đến đĩa chỉnh 1540mm
• Chiều dài của bàn nâng bụng: từ 1385mm đến 2000mm
• Chiều cao nâng bụng: 400mm

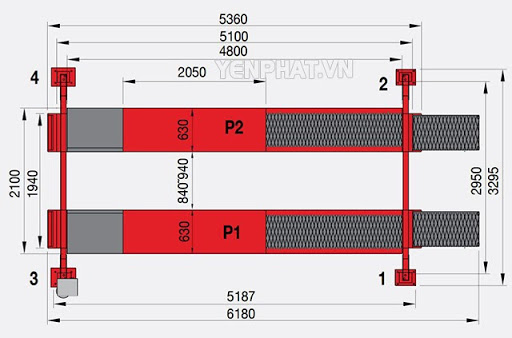

 Cầu nâng 4 trụ thủy lực chuyên kiểm tra góc lái

• Chiều cao nâng: 1900 mm
• Chiều dài bàn nâng: 5100mm
• Tổng chiều dài cả phần thân cầu và cầu dẫn: 6180mm
• Chiều rộng bàn nâng: 630mm
• Chiều rộng giữa 2 cột: 2950mm
• Chiều dài tấm đỡ trượt bánh sau : 1950mm
• Khoảng cách từ tấm trượt đến đĩa: 2050mm

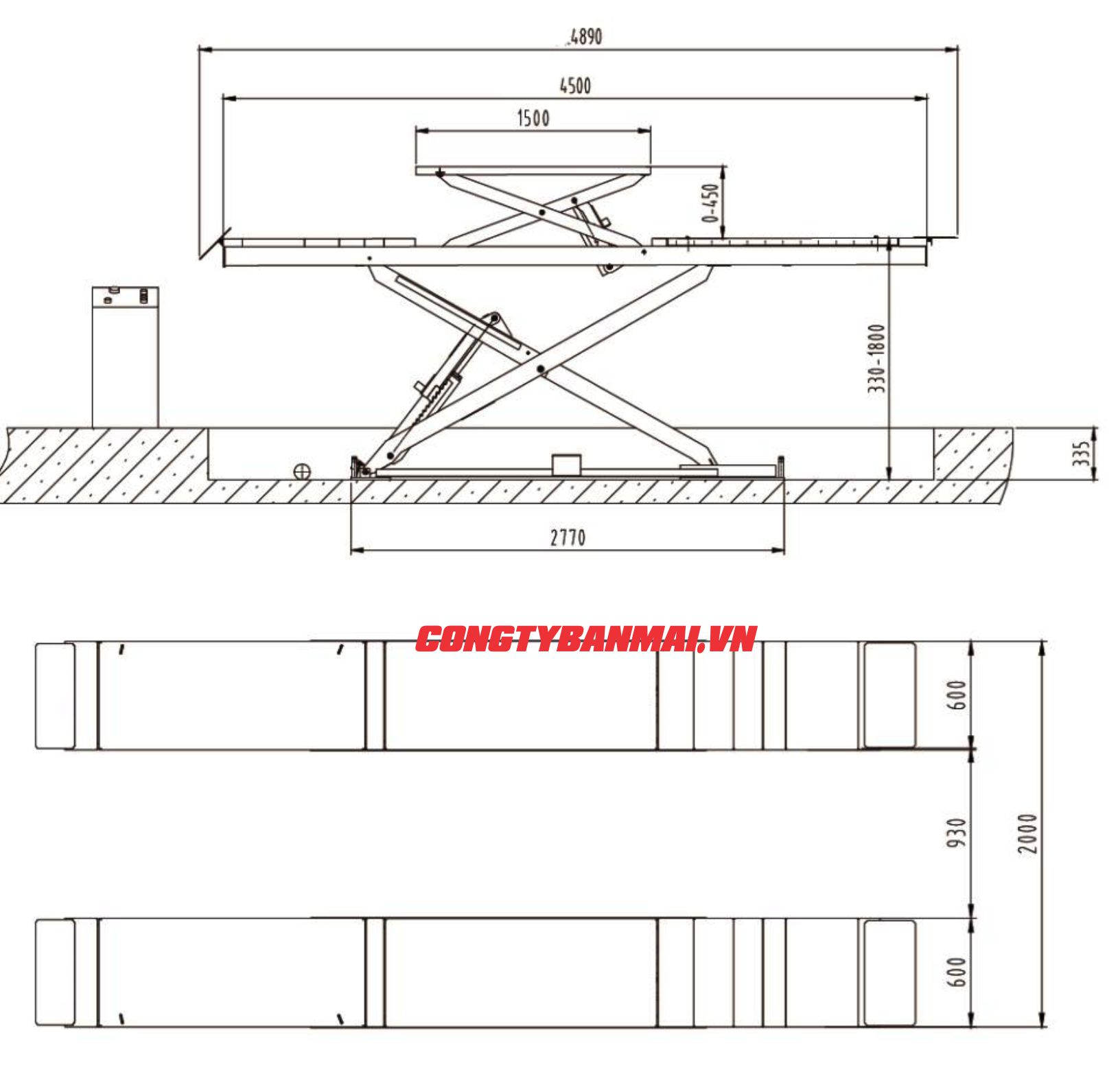

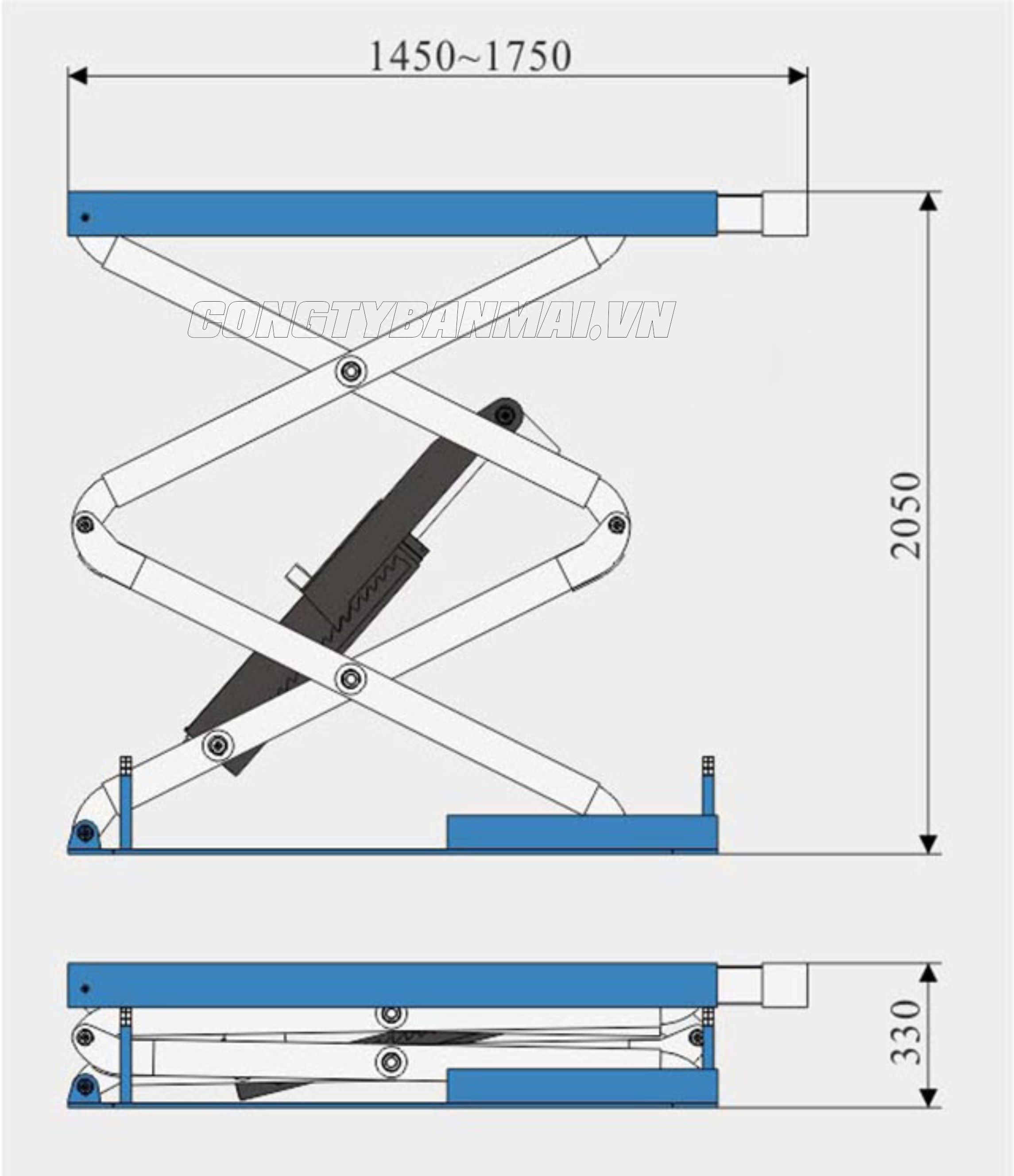

Kích thước của cầu nâng cắt kéo

Cầu nâng cắt kéo nâng bụng được sử dụng để nâng toàn bộ phần thân xe lên cao, cho phép thực hiện các công việc sửa chữa bên dưới xe. Trong khi đó, cầu nâng cắt kéo nâng bàn thường được dùng để nâng phần đuôi hoặc mặt trước của xe, giúp tiện lợi hơn trong việc thay đổi hoặc bảo trì các bộ phận như lốp, phanh, động cơ, hộp số,...

Cầu nâng cắt kéo có thể hoạt động bằng điện hoặc khí nén, tùy thuộc vào loại cầu nâng và yêu cầu của người sử dụng. Việc lựa chọn cầu nâng cắt kéo phù hợp với nhu cầu của từng xưởng sửa chữa ô tô là vô cùng quan trọng, đảm bảo tính an toàn và hiệu quả cho quá trình sửa chữa và bảo trì ô tô.

Cầu nâng kiểu xếp nâng bụng là công cụ hữu ích trong các gara sửa chữa xe ô tô chuyên nghiệp, giúp cho các công việc bảo dưỡng, thay lốp và các tác vụ khác được thực hiện nhanh chóng và hiệu quả.

 Hy vọng bài viết về kích thước các loại cầu nâng 1 trụ, 2 trụ, 4 trụ, cắt kéo sẽ giúp quý khách có thêm thông tin để chọn lựa thiết bị nâng hạ phù hợp với nhu cầu sử dụng.
