Tính toán và lựa chọn công suất máy nén khí trục vít phù hợp

Kinh nghiệm tính toán lựa chọn công suất máy nén khí trục vít phù hợp nhất

Hôm nay, tôi muốn chia sẻ về việc lựa chọn máy nén khí dựa trên kinh nghiệm của mình với các hệ thống máy nén khí đa dạng. Tùy thuộc vào nhu cầu sử dụng và ứng dụng trong quá trình sản xuất, bạn sẽ cần chọn lựa từ các thiết bị sau đây:

1. Máy nén khí Piston:

Máy nén khí Piston có thể sử dụng dầu bôi trơn hoặc không sử dụng dầu (hay còn gọi là máy nén khí piston không dầu). Có hai loại máy này, với lưu lượng khí ra nhỏ từ 40 lít đến 1,5m3/phút và áp suất từ 7-20kg/cm2 (Bar). Loại sử dụng dầu thường được áp dụng rộng rãi trong hầu hết các ngành, trong khi loại không dầu thường được sử dụng trong các ngành như dược phẩm, y tế, thí nghiệm, và thực phẩm.

2. Máy nén khí trục vít:

Có hai loại máy nén khí trục vít: loại sử dụng dầu và loại không sử dụng dầu. Được sử dụng khi cần lưu lượng khí từ 1-100m3/phút và áp suất khí thường từ 7-13 kg/cm2 (Bar). Máy nén khí trục vít có dầu cũng được áp dụng rộng rãi trong nhiều ngành sản xuất, trong khi loại không dầu thường được sử dụng trong các ngành như dược phẩm, y tế, thí nghiệm, thực phẩm, sản xuất vi mạch và phòng sạch.

3. Máy nén khí áp lực cao:

Được sử dụng cho các đơn vị, công ty cần máy nén có lưu lượng ra từ 1-12 m3/phút nhưng yêu cầu áp lực cao từ 30-400 kg/cm2 (Bar). Các ngành như Thổi chai nhựa, Thổi sản phẩm nhựa, Tàu biển, sang chiết nạp khí, và Thủy điện thường cần máy nén khí áp lực cao.

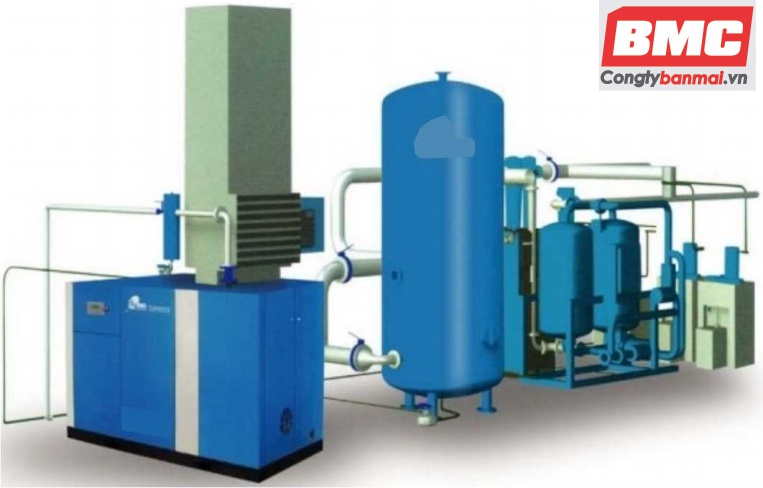

Trong số các loại máy nén khí đã đề cập, hiện nay, dòng máy nén khí trục vít là phổ biến nhất và đóng vai trò quan trọng trong sản xuất. Chúng tôi sẽ tiến hành phân tích và tính toán cụ thể cho dòng máy này.

Khi chọn công suất máy nén khí trục vít, khách hàng thường dựa trên các yêu cầu sau:

Chọn máy nén khí trục vít cần căn cứ trên lượng thiết bị sử dụng lưu lượng khí là bao nhiêu để lựa chọn máy nén phù hợp nhất

Tính toán tổng lưu lượng khí cần sử dụng cho tất cả thiết bị và nhân với hệ số 1,2 để dự phòng cho tổn thất lưu lượng.

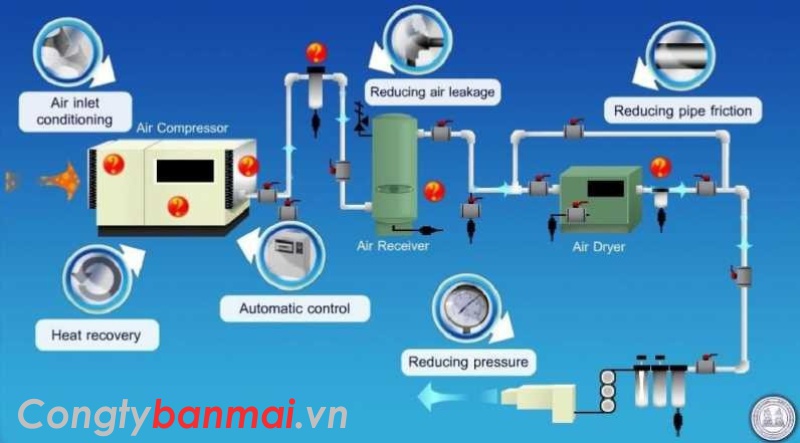

Sau khi xác định được công suất máy nén khí, bạn cần chọn đường ống, cáp điện và hệ thống át-tô-mát phù hợp cho máy nén trục vít:

1. Máy nén trục vít công suất 7,5 kW:

   • Lưu lượng khí ra: 1,2-1,3 m3/phút với áp suất khí là 7 kg/cm2.
   • Sử dụng át tô mát 30A, cáp điện từ 3,5-5,5 (mm2), và ống dẫn khí đầu ra có đường kính 20mm.

2. Máy nén khí trục vít công suất 11 kW:

   • Lưu lượng khí nén: khoảng 1,8 m3/phút tính toán với áp lực 7 bar.
   • Chọn át-tô-mát 3 pha với dòng 50A, cáp điện 5,5-8 (mm2), và tiết diện ống đầu ra đường kính 25mm2.

3. Máy nén khí trục vít công suất 15 kW:

   • Lưu lượng khí nén: khoảng 2,5 m3/phút tính toán với áp lực 7 bar.
   • Chọn át-tô-mát 3 pha với dòng 60A, cáp điện 8-14 (mm2), và tiết diện ống đầu ra đường kính 25mm2.

4. Máy nén khí trục vít công suất 22 kW:

   • Lưu lượng khí nén: khoảng 3,9 m3/phút tính toán với áp lực 7 bar.
   • Chọn át-tô-mát 3 pha với dòng 100A, cáp điện 14-50 (mm2), và tiết diện ống đầu ra đường kính 30mm2.

5. Máy nén khí trục vít công suất 37 kW:

   • Lưu lượng khí nén: khoảng 6,5 m3/phút tính toán với áp lực 7 bar.
   • Chọn át-tô-mát 3 pha với dòng 150A, cáp điện 38-100 (mm2), và tiết diện ống đầu ra đường kính 40mm2.

6. Máy nén khí trục vít công suất 55 kW:

   • Lưu lượng khí nén: khoảng 9,5 m3/phút tính toán với áp lực 7 bar.
   • Chọn át-tô-mát 3 pha với dòng 200A, cáp điện 38-100 (mm2), và tiết diện ống đầu ra đường kính 40mm2.

7. Máy nén khí trục vít công suất 75 kW:

   • Lưu lượng khí nén: khoảng 13 m3/phút tính toán với áp lực 7 bar.
   • Chọn át-tô-mát 3 pha với dòng 225A, cáp điện 38-100 (mm2), và tiết diện ống đầu ra đường kính 50mm2.

8. Máy nén khí trục vít công suất 100 kW:

   • Lưu lượng khí nén: khoảng 18 m3/phút tính toán với áp lực 7 bar.
   • Chọn át-tô-mát 3 pha với dòng 300A, cáp điện 100-150 (mm2), và tiết diện ống đầu ra đường kính 60mm2.

Thông tin này giúp xác định một cách rõ ràng các thông số kỹ thuật cho từng máy nén khí trục vít tương ứng với công suất và lưu lượng khí nén.

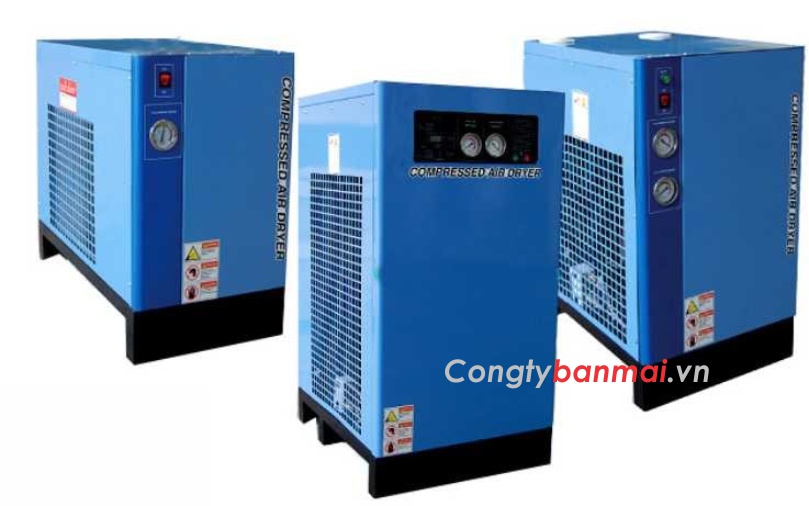

LỰA CHỌN MÁY SẤY KHÍ PHÙ HỢP

Máy sấy khí tác nhân lạnh

• Được chọn khi cần khí nén có độ khô không cao, với nhiệt độ điểm sương từ 3-10 độ C. Đây là loại máy sấy khí thường lựa chọn cho các nhu cầu như vậy.

Máy sấy khí hấp thụ

• Được lựa chọn khi cần khí nén với độ khô tuyệt đối, với độ điểm sương từ -39 đến -61 độ C. Máy này có giá thành cao và ít được sử dụng rộng rãi, thường chỉ được áp dụng trong những công việc yêu cầu khí khô tuyệt đối.

Khi sử dụng "Máy sấy khí tác nhân lạnh", thường chọn máy sấy có lưu lượng cao hơn khoảng 20% so với lưu lượng ra của máy nén khí trục vít để đảm bảo máy sấy có thể xử lý hơi nước ngưng tụ ra van xả.

Lựa chọn hệ thống lọc trên đường ống của máy nén khí trục vít

Lựa chọn bộ lọc cho máy nén khí cũng phụ thuộc vào mức độ và yêu cầu sử dụng. Thông thường, có 5 phương án lựa chọn:

1. Không cần lắp hệ thống lọc khí nén trên đường ống nếu không cần chất lượng khí nén khô sạch.
2. Bộ lọc sơ cấp lắp trên đường ống khí ra với kích thước của bộ lọc 5 Mm.
3. Hai bộ lọc bao gồm bộ lọc thô (1Mm - lọc bụi, nước) và bộ lọc tinh (0.01Mm - lọc bụi, nước và dầu), phương án phổ biến hiện nay.
4. Ba bộ lọc bao gồm bộ lọc sơ cấp, bộ lọc thô và bộ lọc tinh.
5. Bốn bộ lọc bao gồm bộ lọc sơ cấp (5Mm), bộ lọc thô (1Mm), bộ lọc tinh (0.01Mm), và bộ lọc khử mùi sử dụng than hoạt tính (0.003 Mm). Phương án này thường được sử dụng trong các nhà máy yêu cầu nghiêm ngặt về tiêu chuẩn sử dụng khí nén như các ngành dược phẩm, thực phẩm, và nước uống.

Lưu ý: Khi lựa chọn lọc khí cho máy nén khí, cần căn cứ vào lưu lượng khí nén và áp lực khí nén để chọn, thường là từ 1,2 trở lên so với thông số tiêu chuẩn.

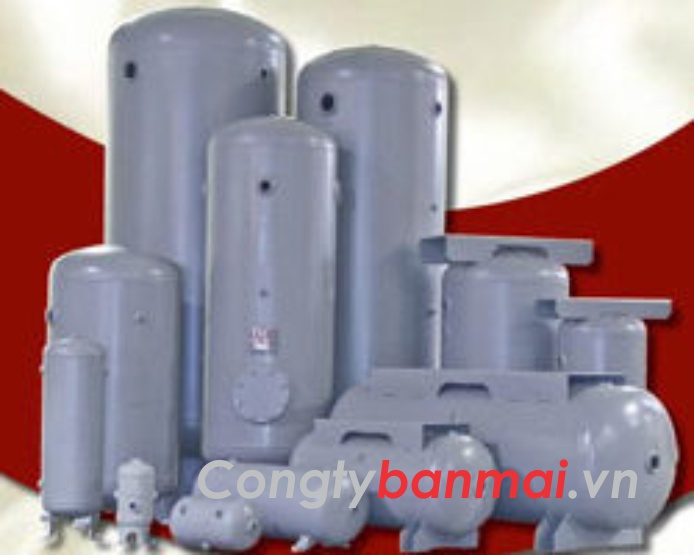

TÍNH TOÁN LỰA CHỌN BÌNH KHÍ NÉN PHÙ HỢP CÔNG SUẤT MÁY

Bình nén khí là phần quan trọng trong việc tích trữ và cung cấp khí, đồng thời bù đắp áp suất cho hệ thống máy nén khí. Dựa trên kinh nghiệm nhiều năm cung cấp các loại máy nén khí trục vít trên thị trường, chúng tôi đề xuất lựa chọn bình nén khí theo công suất máy nén khí như sau:

1- Với máy nén khí trục vít từ 7,5 kW đến 15 kW: Lựa chọn bình nén khí từ 300 lít đến 500 lít.

2- Với máy nén khí trục vít từ 22 kW ( 30HP ): Lựa chọn bình nén khí từ 1000 lít

3- Với máy nén khí trục vít từ 37 kW đến 45 kW ( 50HP): Lựa chọn bình nén khí từ 1000 lít đến 1500 lít.

4- Với máy nén khí trục vít từ 55 kW đến 65 kW ( 75HP) : Lựa chọn bình nén khí từ 1500 lít đến 2000 lít.

5- Với máy nén khí trục vít từ 75 kW đến 85 kW ( 100HP) : Lựa chọn bình nén khí từ 2000 lít đến 3000 lít.

6- Với máy nén khí trục vít từ 100 kW đến 110 kW (150HP): Lựa chọn bình nén khí từ 1000 lít đến 2000 lít.

7- Với máy nén khí trục vít từ 140 kW đến  150 kW ( 200HP): Lựa chọn bình nén khí từ 8000 lít đến 10.000 lít.

8- Với máy nén khí trục vít từ 185 kW ( 250HP) : Lựa chọn bình nén khí từ 10,000 lít.
