Cầu Nâng 2 Trụ Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết

Chào bạn, nếu bạn đang tìm hiểu về các thiết bị cơ bản nhưng quan trọng nhất trong một xưởng sửa chữa ô tô, thì cầu nâng 2 trụ chính là câu trả lời đầu tiên. Vậy cầu nâng 2 trụ là gì, cấu tạo và nguyên lý hoạt động của nó ra sao? Hãy cùng khám phá chi tiết ngay trong bài viết này.

1. Cầu nâng 2 trụ là gì?

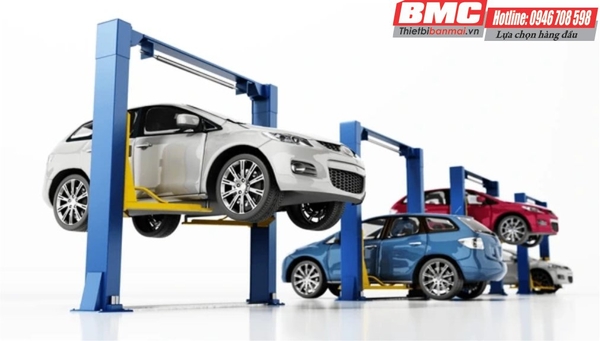

Cầu nâng 2 trụ là thiết bị nâng hạ ô tô chuyên dụng được sử dụng phổ biến trong các garage sửa chữa, trung tâm chăm sóc xe và xưởng dịch vụ ô tô. Thiết bị này hoạt động bằng hệ thống thủy lực kết hợp motor điện giúp nâng toàn bộ xe lên khỏi mặt đất, tạo không gian thông thoáng để kỹ thuật viên dễ dàng kiểm tra, sửa chữa gầm xe, thay lốp hoặc bảo dưỡng định kỳ.

Hiện nay, cầu nâng ô tô 2 trụ được xem là dòng cầu nâng quốc dân nhờ khả năng nâng hạ ổn định, tiết kiệm diện tích tối đa và chi phí đầu tư ban đầu cực kỳ hợp lý.

2. Cầu nâng ô tô 2 trụ dùng để làm gì?

Nhờ khả năng nâng xe cao và giải phóng hoàn toàn không gian gầm, cầu nâng ô tô 2 trụ hỗ trợ đắc lực cho kỹ thuật viên thao tác nhanh chóng, an toàn hơn rất nhiều so với phương pháp kích gầm truyền thống. Thiết bị này thường được ứng dụng trong các công việc:

• Sửa chữa gầm ô tô và hệ thống phanh.

• Bảo dưỡng động cơ, thay dầu xe ô tô.

• Kiểm tra hệ thống treo, hệ thống lái.

• Hỗ trợ cân chỉnh thước lái và thay lốp xe.

• Chăm sóc, vệ sinh chi tiết gầm xe.

3. Cấu tạo cầu nâng ô tô 2 trụ gồm những gì?

Một bộ cầu nâng ô tô 2 trụ tiêu chuẩn dành cho garage thường được cấu thành từ 6 bộ phận chính sau đây:

3.1. Hai trụ nâng (Thân cầu)

Đây là bộ phận chịu lực chính của toàn bộ hệ thống. Hai trụ được chế tạo từ thép cường lực chịu tải cao, bề mặt sơn tĩnh điện chống gỉ sét, giúp đảm bảo khả năng nâng xe ổn định. Hai trụ này sẽ được bắt cố định xuống nền bê tông bằng hệ thống bu lông neo chuyên dụng.

3.2. Tay nâng ô tô

Tay nâng là bộ phận tiếp xúc trực tiếp với khung gầm (chassis) của xe. Thông thường, mỗi trụ sẽ gồm 2 nhánh tay nâng (tay ngắn và tay dài) có thể điều chỉnh chiều dài và góc quay linh hoạt, phù hợp với nhiều dòng xe từ sedan, SUV cho đến xe bán tải.

3.3. Hệ thống thủy lực

Hệ thống thủy lực đóng vai trò tạo lực nâng chính cho cầu nâng, bao gồm các chi tiết:

• Xi lanh thủy lực: Đẩy piston di chuyển.

• Bơm dầu thủy lực: Cung cấp áp suất dầu.

• Ống dẫn dầu và van an toàn: Điều tiết và bảo vệ hệ thống khi quá tải.

3.4. Motor điện

Motor điện là nguồn cấp năng lượng cho bơm thủy lực vận hành. Hiện nay các garage thường lựa chọn 1 trong 2 nguồn điện:

• Điện 220V (1 pha): Phù hợp xưởng nhỏ, điện lưới gia đình.

• Điện 380V (3 pha): Phù hợp garage chuyên nghiệp, giúp cầu hoạt động mạnh mẽ, ổn định và bền bỉ hơn.

3.5. Cáp đồng bộ

Dây cáp thép đồng bộ có nhiệm vụ kết nối và điều hành hai bên tay nâng di chuyển với tốc độ bằng nhau, đảm bảo xe luôn giữ được trạng thái cân bằng tuyệt đối trong quá trình nâng hạ.

3.6. Khóa an toàn (Cơ cấu cơ khí)

Khóa an toàn giúp giữ cố định cầu nâng ở các nấc độ cao nhất định, hạn chế tối đa nguy cơ tụt áp suất dầu đột ngột gây sập cầu. Đây là bộ phận cốt lõi bảo vệ an toàn tính mạng cho thợ sửa chữa.

4. Nguyên lý hoạt động của cầu nâng 2 trụ

Nguyên lý vận hành của cầu nâng ô tô 2 trụ dựa trên áp suất thủy lực, tương đối đơn giản nhưng đòi hỏi sự chính xác qua 4 bước:

• Bước 1: Đưa xe vào vị trí: Kỹ thuật viên lái xe vào chính giữa hai trụ nâng, điều chỉnh các tay nâng vào đúng điểm chịu lực (khung gầm) dưới gầm xe.

• Bước 2: Khởi động motor: Khi nhấn nút điều khiển, motor điện chạy làm quay bơm thủy lực, đẩy dầu từ bình chứa vào trong các xi lanh.

• Bước 3: Nâng xe lên cao: Áp suất dầu đẩy piston và hệ thống tay nâng đi lên, kéo theo xe rời khỏi mặt đất. Trong lúc này, cáp đồng bộ giữ cân bằng 2 bên và khóa an toàn sẽ tự động sập vào các nấc khía. Khi đạt độ cao cần thiết, nhả nút và hạ nhẹ cầu để khóa an toàn giữ chặt xe.

• Bước 4: Hạ xe xuống: Khi hoàn thành công việc, kỹ thuật viên phải bấm lệnh nâng lên một chút để mở khóa an toàn (giật dây chốt khóa), sau đó mở van xả để dầu thủy lực hồi về bình chứa, cầu nâng sẽ từ từ hạ xe xuống mặt đất.

Chúng tôi hy vọng bài viết đã giúp bạn hiểu rõ cầu nâng 2 trụ là gì cũng như cấu tạo và nguyên lý hoạt động của thiết bị này. Việc đầu tư một bộ cầu nâng chất lượng không chỉ tối ưu hóa quy trình làm việc mà còn khẳng định sự chuyên nghiệp cho garage của bạn.
